卷扬式启闭机参数

QPQ卷扬启闭机\QPK卷扬启闭机\QPT型卷扬式启闭机选用指南

作者:河北楠涵水利机械有限公司   人气:   发表时间:2020-06-10 15:09

本系列启闭机可分为单吊点和双吊点两种。启门力QPQ、QPT型为5T-250T;QPK型为5T-63T,供用户选用。

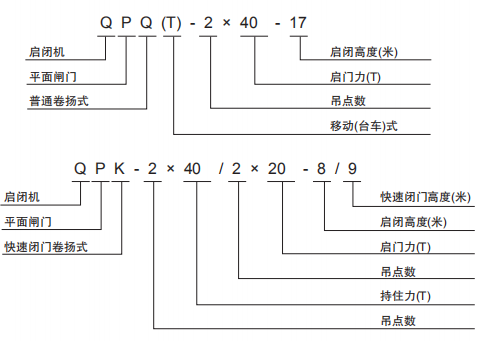

l、本系列产品型号说明


2、QPQ、QPK、QPT系列产品的启门力或持住力是按照GB/783-65;起重机械起重量系列规定优先系列选定。

3、QPQ、QPK、OPT系列启闭机不能做斜吊运行。

4、QPQ、QPK、QPT系列启闭机的钢丝绳采用6W(19)型,公称抗拉强度155-170kgf/mm2。钢丝绳随机供应,常规每单机供40m。

5、启闭机设有上下行程限位开关作极限保护运行。

6、启闭机的吊点中心距应按参数中规定的范围内选择并确定数值。

7、启闭机机械强度按轻型工作级别计算,电动机按短期运行;若工作级别需提高,用户应提出,然后更换启闭机制造图样种类,制造并供货。

8、闸门吊耳的外形及动滑轮销轴的连接方式应根据启闭机动滑轮与闸门连接的销轴尺寸来决定。

9、QPK系列启闭机有快速、慢速两种下降速度,慢速是正常通电情况下的速度:快速是电机不通电靠闸门自重(或水柱压力)等荷重作用下带动机构快速下降,其快速值受调速器控制,不得超过5m/min,快速闭门时间一般为2min。

10、启闭机启门高度:用户应提供参数值或给出闸门销轴中心至启闭机底座距离,吊点距当有拉杆则销轴中心应为*高位位置一节的上轴孔中心。

11、启闭机基础布置图及作用在基础的负荷仅供水工建筑设计时参考。

12、用户特殊要求双方可协商解决。

13、随机供应的电气控制系统为单机单控电控柜。

14、用户选购件名录(另外计价)

a、用户提供特殊电控系统

b、手摇机构

c、机构工作级别为03-中,Q4-重时(增加的费用)

d、非本公司常规配置的过载保护及高度显示装置及其他附加要求

e、加长部分钢丝绳(单机超过40m时)

f、用户提供图纸与本公司比较,增加的材料部分及选用的超高性能装置部分
